綜合布線總體設計

智能建筑概念大家已經很熟悉了，綜合布線作為智能建筑的脈絡，起著至關重要的作用。一個好的綜合布線方案設計，可以為智能建筑提供更快的網絡環境和更久的使用時間。

智能建筑隨著用戶的需求，要求越來越高，除了要具備數據、語音的快速準確傳遞的基本功能外，視頻會議、網絡存儲等應用在不斷提升，而且對易用性、易維護性，靈活擴展性的要求越來越高。目前，國際上各綜合布線產品都提出了15年質量保證體系。為了保護建筑物投資者的利益，我們可采取 “總體規劃，分布實施，水平布線盡量一步到位”。主干線大多數都設置在建筑物弱電井，更換或擴充比較省事;水平布線是在建筑物的天花板內或管道里，施工費比初始投資的材料費高。如果更換水平布線，要損壞建筑結構，影響整體美觀。因此，我們?cè)谠O(shè)計水平布線，盡量選用檔次較高的線纜及連接件，縮短布線周期。



綜合布線設計原則

綜合布線是智能建筑的一項新技術工程，需要遵循以下原則：

標準化：按照國際國內相關標準進行綜合布線系統的設計和網絡設備的選型。

易用性：所有接插件均使用標準件，方便管理和使用;綜合布線系統管理的軟硬件采用模塊化結構，方便維護和更換。

經濟性：在充分考慮并滿足近期及未來需求的基礎上，選用合適的設備，降低綜合布線系統的造價。

可擴展性：支持綜合布線系統的擴展和升級。通過適量的冗余，滿足未來的系統擴容;采用符合國際標準的綜合布線設備，方便系統升級和設備接入。

靈活性：綜合布線系統的使用不受物理位置和設備類型的限制，電腦組網及系統端口可隨需求任意設定。

布線方式：采用星型拓?fù)浣Y(jié)構的綜合布線方式，具有多元化的功能，可以使任一子系統單獨地布線，每一子系統均為一獨立的單元組，更改任一子系統時，均不會影響其它子系統。

布線目標：綜合布線設計的目標是，在既定時間以外，允許在有新需求的集成過程中，不必再去進行水平布線，損壞建筑裝飾而影響審美。

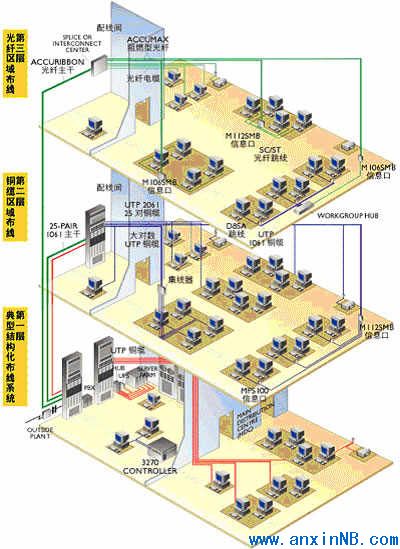

綜合布線設計方案

1 工作區子系統

工作區子系統由信息插座和跳線組成。信息插座采用大唐電信單孔或雙孔平面型插座，接口帶有滑門，防止灰塵進入，上方配有明顯的、永久性標識，以區分?jǐn)?shù)據和語音，防止接口的混淆，便于系統的管理。插座采用墻插方式，安裝在離地300mm位置。卡線方式統一采用TIA 568B標準。

2 水平布線子系統

水平布線子系統由從各配線間到對應的用戶工作區的線纜組成，可采用銅纜和光纜。水平電纜從配線間沿電纜橋架分別引向工作區各信息點，水平布線距離不超過90m，加上兩端的跳線總長度不超過100m。橋架轉彎均有45°過渡段。在電纜布放到位后，線纜的兩端均貼上標簽，標明電纜對應的起源和目的地。各條電纜在用戶工作區一端預留20cm左右長度，便于做模塊;配線間一端預留2m左右的長度，便于安裝跳線盤。

3 配線間管理子系統

管理子系統由線纜連接硬件和線纜管理硬件組成，充分體現綜合布線的靈活性、開放性和擴展性。每個配線間由19"工業標準機柜、24口6類非屏蔽RJ45配線架、110型語音配線架和24口光纖配線架組成。各設備采用模塊化結構，配置數量由所管理的信息點的數量來確定。對于所有信息點，均采用跳線管理。任何信息點的變更均可通過跳線變更輕松完成。

4 垂直干線子系統

垂直干線子系統是數據傳輸?shù)?ldquo;動脈”，是綜合布線系統的關鍵部分。它由主機房內的主配線架至各配線間內配線架之間的室內八芯多模光纖和三類大對數語音骨干電纜組成。一端端接于中心機房的主配線架上，另一端端接于分配線間的分配線架上，采用八芯多模光纖，傳輸速率可達1Gbps以上，可為高速數據傳輸提供高品質的數據傳輸通道。

垂直主干電纜布放時兩端均預留2m，以便安裝跳線盤。光纜布放過程中，大拉力小于50 N，轉彎半徑大于30mm，垂直主干電纜牢固綁扎在金屬橋架上，綁扎間距小于1m。

5 設備間子系統

設備間子系統由布線系統的建筑物進線設備，電話、數據、計算機等各種主機設備及其保安配線設備等組成。在本方案設計中，大樓內結構化布線的設備間子系統設在6樓主機房。

設備間子系統采用19"工業標準機柜，用于安裝配線架、理線架及Hub、Switch等網絡設備。設備間內的設備種類繁多，而且線纜布設復雜。為了管理好各種設備及線纜，設備間內的設備按內網、外網、語音分類分區安裝，設備間內所有進出線裝置或設備采用不同色標，以區別各類用途的配線區，方便線路的維護和管理。

綜合布線設計注意事項

1.設計人員對于綜合布線要熟悉，并根據用戶需求提出合理布線設計方案

2.綜合布線設計方案要與用戶溝通，包括成本的估算和具體方案內容。

3.設計時保證綜合布線產品的質量，滿足客戶需求的同時，要保證15年內如果有信息點接入，不需要重新布線。
